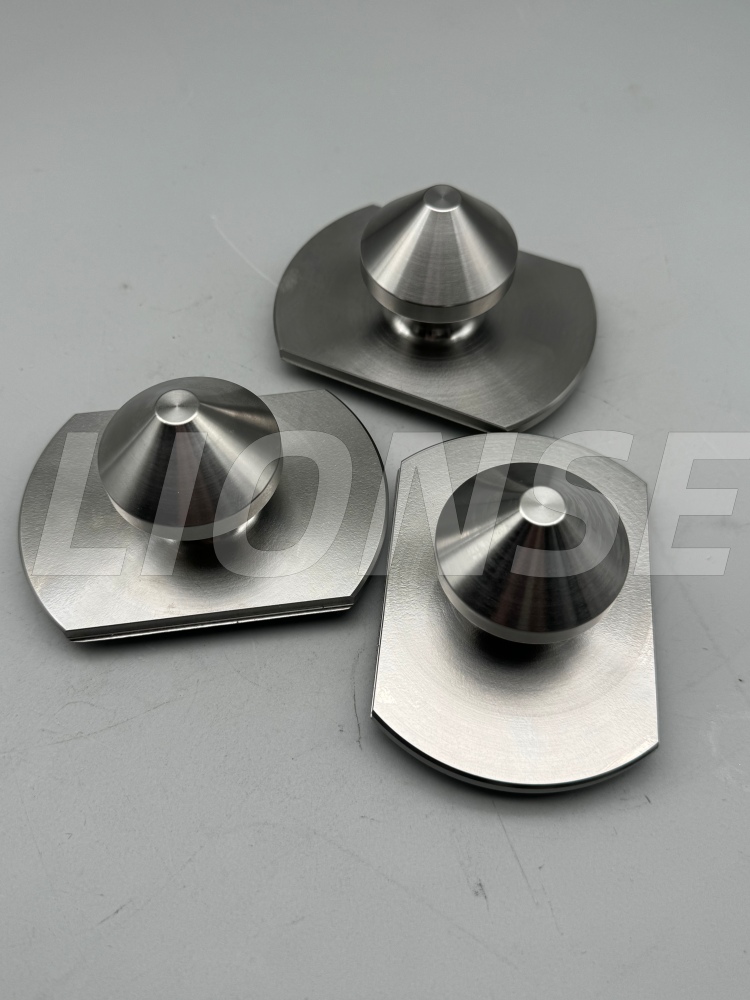

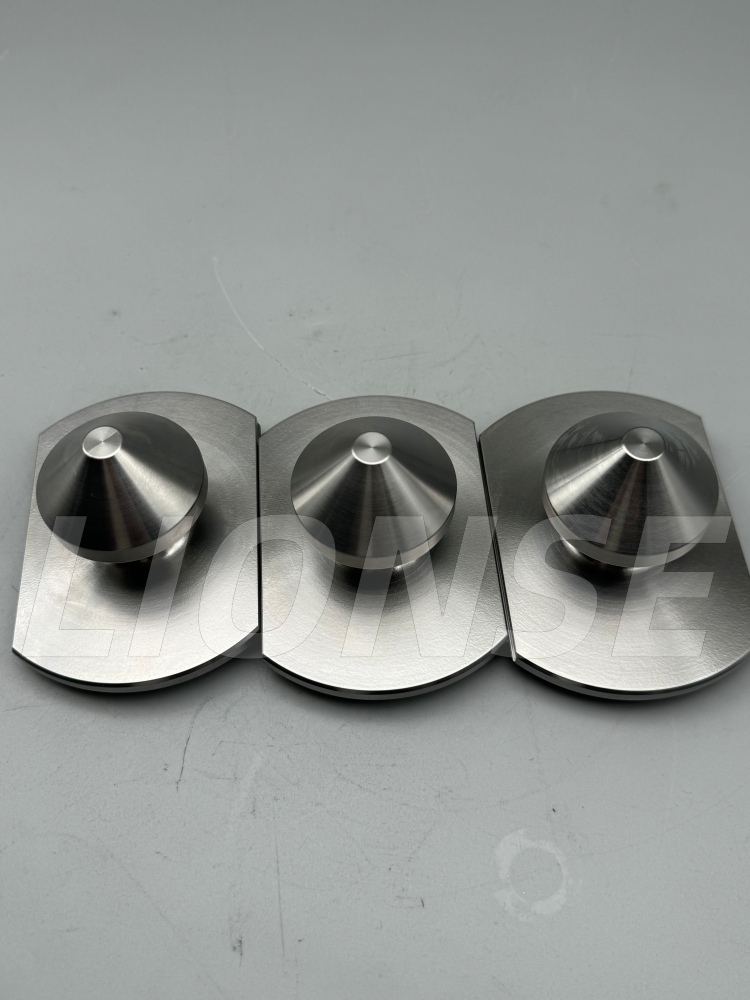

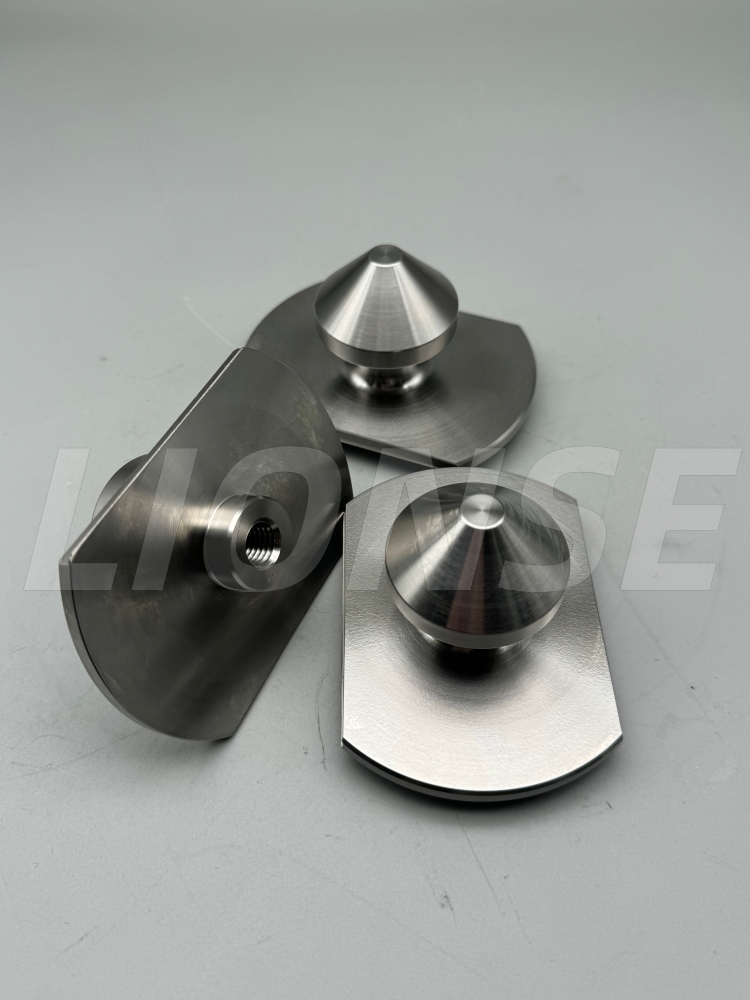

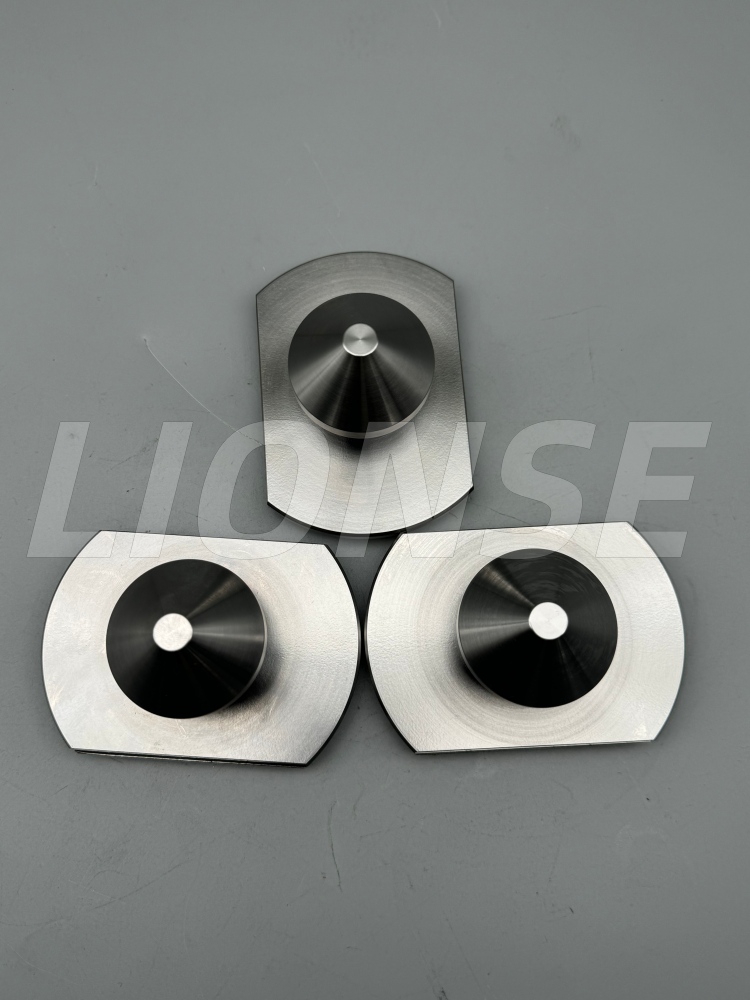

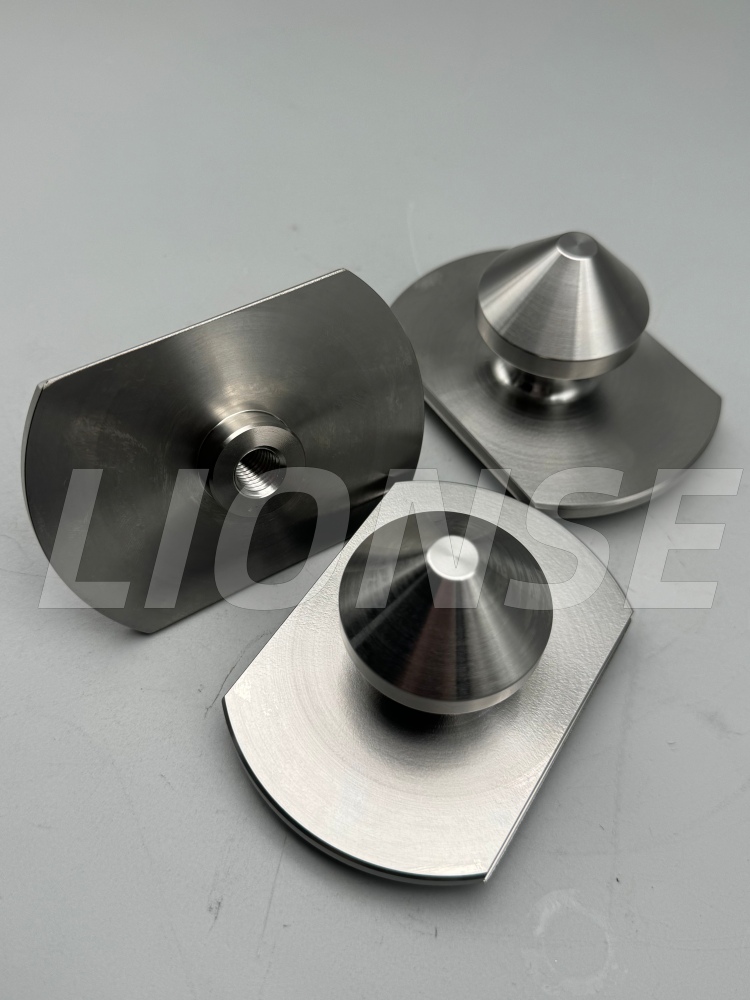

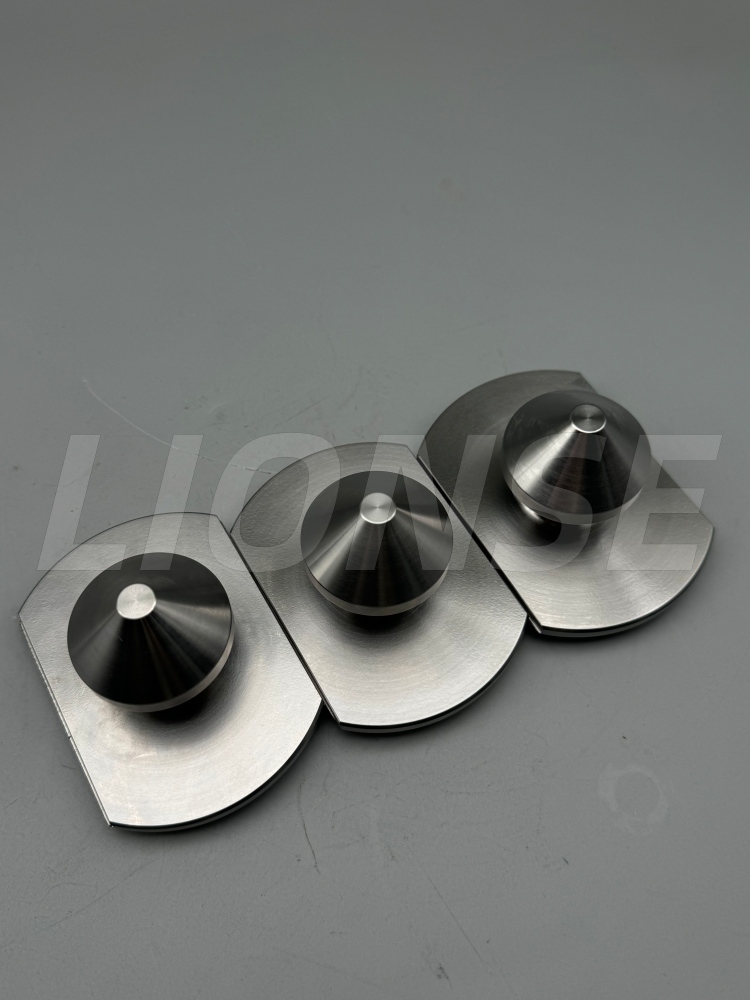

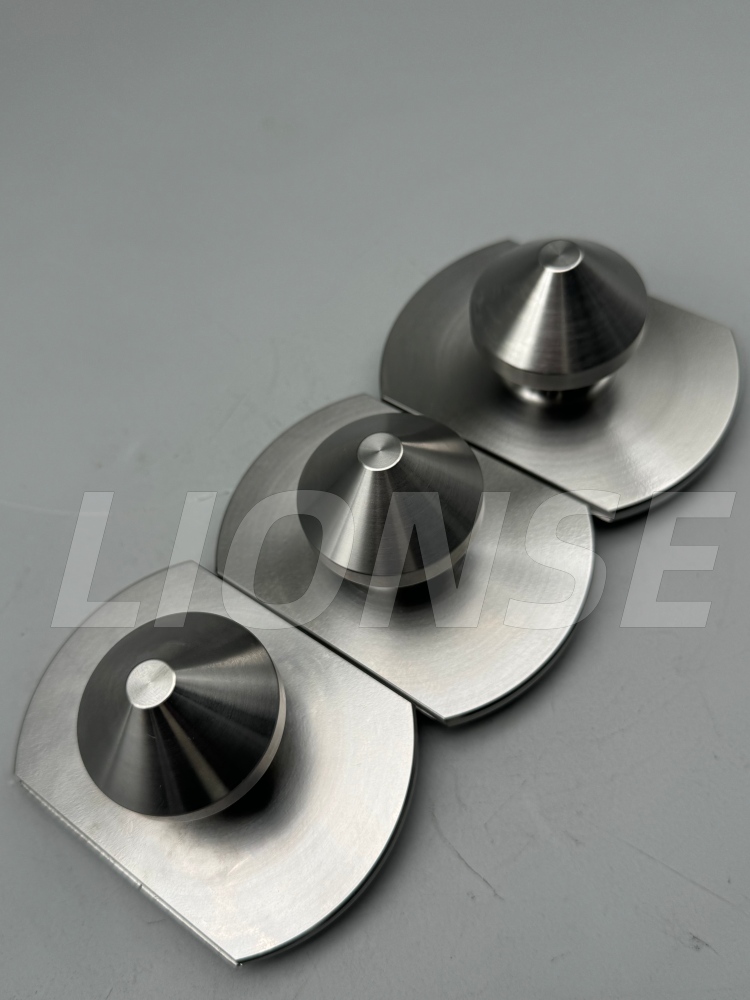

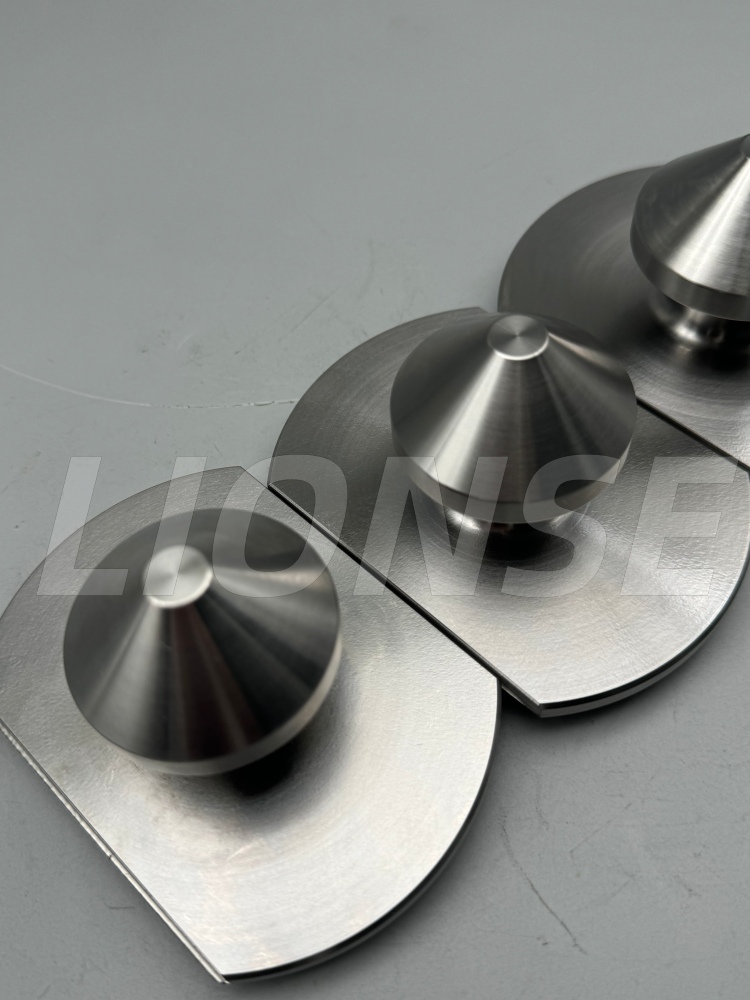

Conical lumahing Locating Pull Stud

1. Pambuka produk

Iki tliti dhuwur Conical Surface Locating Pull Stud (kanggo CNC Fixture Quick Change) minangka komponen sing dirancang khusus sing dirancang kanggo digunakake karo kursi lokasi conical sing cocog, sing dadi bagian inti saka sistem kerja pangowahan cepet. Diprodhuksi saka baja paduan kekuatan dhuwur utawa baja tahan karat 420, ngalami presisi ngowahi, perawatan panas, lan mecah kanggo entuk toleransi sing nyenyet, kalebu permukaan conical kritis kanthi kontrol dimensi ± 0,05 mm lan concentricity ≤Φ0,05 mm. Desain dual-taper mbisakake centering otomatis, mbusak muter radial lan mesthekake akurasi posisi baleni ± 0,005 mm nalika dipasangake karo jog panggonan. Dipasang ing workpieces utawa pallets, mbisakake clamping cepet, repeatable kanggo pusat mesin CNC lan baris produksi otomatis, Ngartekno nyuda wektu persiyapan nalika njaga konsistensi mesin.

2. Parameter Produk (Spesifikasi)

Jeneng Produksi	Conical lumahing Locating Pull Stud
Kapabilitas Material	Customized
Merk	SINGA
Perawatan lumahing	Customized
asale	Qingdao, China
Dhiameter	Customized

3. Detail Produk

Tantangan ing pangolahan Conical Surface Locating Pull Stud:

1. Keperluan dhuwur kanggo dimensi inti lan toleransi geometris (angel paling langsung)

①Kontur lan akurasi amba saka permukaan conical pindho

• Malah yen kesalahan amba lumahing conical minangka cilik minangka ± 10′, nalika wis nglumpuk, "kontak line" tinimbang "kontak lumahing" bakal kelakon, asil ing posisi ora akurat lan distribusi pasukan ora rata.
• Roundness lan cylindricity saka lumahing conical kudu kontrol ing 0,003 - 0,005mm; yen ora, bakal ana longkangan nalika wis nglumpuk karo jog posisi, langsung Mudhunake akurasi posisi repeatability.

②Kontrol coaxiality

• Penyimpangan coaxiality bisa nimbulaké pin Utas kanggo diinstal ing workpiece, asil ing lumahing conical kang "bengkong" lan distribusi pasukan ora rata nalika iku ing kontak karo jog posisi. Iki ora mung nggawe posisi ora akurat nanging uga nyepetake nyandhang permukaan conical.
• Sajrone pangolahan, perlu kanggo ngrampungake pangolahan benang, bunder njaba, lan permukaan conical ing siji persiyapan, utawa nggunakake perkakas presisi dhuwur kanggo persiyapan sekunder. Keperluan kanggo stabilitas peralatan lan proses dhuwur banget.

2. Kangelan saka teknologi Processing (kabeh proses saka ngowahi kanggo mecah)

①Kontrol deformasi sajrone ngowahi lan perawatan panas kanggo sekrup iki biasane ditindakake nganggo baja tahan karat 420 utawa baja paduan 40Cr. Tantangan utama ing pangolahan yaiku:

• Tahap ngowahi: Bahan stainless steel cenderung nempel ing alat, lan cenderung mbentuk gumpalan chip. Sajrone ngowahi lumahing conical, tandha geter lan Rampung lumahing miskin sing rawan kanggo kelakon, mbutuhake pribadi khusus lan paramèter nglereni stabil.
• Ewah-ewahan bentuk perawatan panas: Sawise quenching, lumahing conical, Utas, lan bunder njaba bagean bakal duwe deformasi tipis. Yen deformasi ngluwihi 0.01mm, iku angel kanggo mbenerake liwat mecah sakteruse. Mulane, tunjangan deformasi kudu dilindhungi sadurunge lan proses perawatan panas kudu dikontrol.

②Proses penggilingan permukaan conical (langkah penting kanggo nemtokake akurasi pungkasan) kalebu mesin sing apik ing permukaan conical. Sawise iki, lumahing kudu ditapis liwat grinding kanggo mbenerake kasalahan lan nambah lancar. Iki minangka bagean sing paling akeh wektu lan nuntut:

• Sajrone proses grinding, amba, roundness, lan Gamelan saka lumahing conical kabeh kudu maintained. Keperluan kontrol kanggo peralatan grinding, abrasive, kacepetan rotasi, lan tekanan dhuwur banget.
• Malah kesalahan sing paling sithik bisa nyebabake masalah kayata "bukaan flared" utawa "permukaan kerucut sing ora resik", nyebabake pas nalika perakitan lan nyuda akurasi posisi.

LIONSE wis nggawe reputasi sing pantes ing industri mesin CNC kanggo kualitas, linuwih, efektifitas biaya lan pangiriman pas wektune. Kanggo nyukupi pangarepan sampeyan kanggo proyek sampeyan, tim mekanik lan insinyur kita bakal kerja bareng ing kabeh tahap pangembangan produk, saka prototipe nganti produksi. Kita ngakoni manawa saben proyek lan aplikasi kasebut unik, mula kita nawakake saben pelanggan solusi sing khas nanging praktis, kalebu layanan mesin presisi lan perawatan permukaan khusus. Hubungi kita dina iki lan ayo miwiti nggawe bagean sampeyan.

Q1: produk apa sing diprodhuksi perusahaan sampeyan?

Kanggo luwih saka 15 taun, LIONSE minangka pemasok global ing distribusi produk titanium, kerja logam lan bantalan. Industri sing kita layani kalebu implan bedhah & alat, suku cadang otomotif, piranti kimia, pembangkit listrik, peralatan tambang, pesawat, pompa lsp. LIONSE minangka pemasok sing dipercaya.

Q2: Kepiye perusahaan sampeyan ngontrol kualitas produk?

Inggih, kita kabeh ngerti sing kualitas rawuh pisanan sak bisnis karo pelanggan kita tansah terus-terusan ing "Kualitas punika gesang perusahaan. kita nggunakake kasus dikonfirmasi pisanan, pengawasan produksi, lan packaging dicekel kabeh kombinasi kanggo ngontrol kualitas produk strictly.

Q3: Kepiye cara deteksi profil permukaan conical kanthi tliti dhuwur?

Sudut, roundness lan coaxiality saka lumahing conical ora bisa dideteksi nggunakake caliper biasa utawa mikrometer. Nanging, alat ukur telung koordinat, pengukur bunder lan detektor kerucut kudu digunakake.

Q4: Apa Conical Surface Locating Pull Stud?

A Conical Surface Locating Pull Stud minangka komponen mekanik kanthi tliti dhuwur sing digunakake ing mesin CNC, sistem perlengkapan, lan jalur produksi otomatis. Iki nggabungake fungsi posisi, centering, lan clamping kanthi nggunakake permukaan tapered (conical) kanggo entuk kawin sing akurat lan bisa diulang kanthi jog utawa chuck sing cocog.
